Esercizi Fresa CNC
Esercizio 1

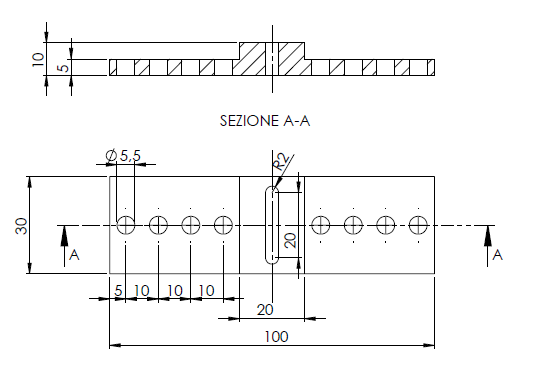

Partendo da un materiale grezzo di dimensioni 100x30 h10 scrivere il programma di lavorazione necessario ad ottenere il prodotto finito in figura. Gli utensili che si possono utilizzare sono:
T1.61 = fresa D20 mm
T5.65 = punta elicoidale D 5.5 mm
T9.69 = fresa D 4 mm
T11.71 = fresa D60 mm
Esercizio 2
Partendo da una piastra di dimensioni 100x60 h6 mm eseguire una lavorazione di contornata utilizzando una fresa di diametro 10 mm.
Svolgere l'esercizio una prima volta utilizzando il comando G1 calcolando la distanza della fresa dai bordi, ed una seconda volta utilizzando la funzione compensazione utensile G41 o G42.
