Tabella filettatura

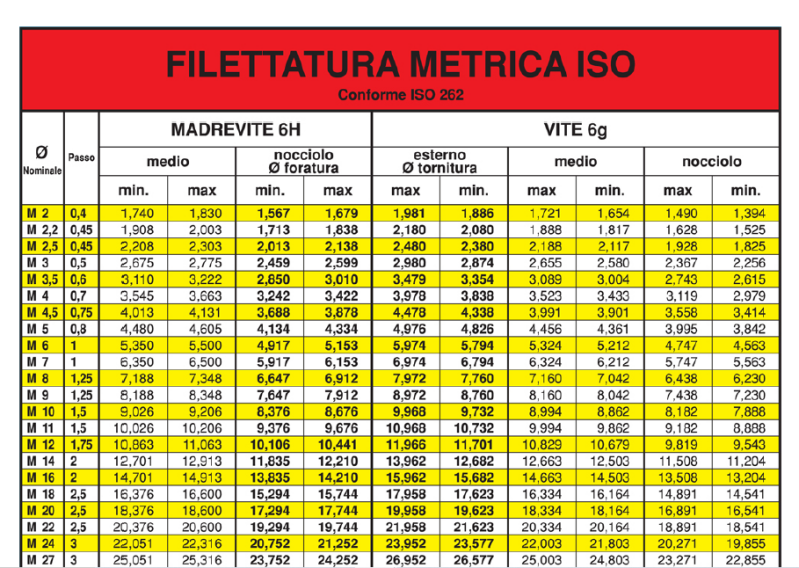

In questa tabella si può risalire alle dimensioni principali delle filettature.
La tabella è composta da tre colonne principali:
- Nella prima colonna è indicato il valore nominale della filettatura con a fianco il valore del passo. Prendendo ad esempio il filetto M10 si deduce il diametro nominale di 10 mm ed il passo di 1,5 mm
- Nella seconda colonna si trovano i valori della madrevite ovvero il foro filettato. La parte che interessa è il diametro di nocciolo ovvero il diametro del foro. Per lasciare materiale a sufficienza per creare il filetto il foro deve essere compreso tra questi due valori. Prendendo ad esempio il filetto M10, il diametro del foro deve essere compreso tra 8,37 e ,8,67 mm. In modo grossolano può essere utilizzata la formula approssimata:
D foro = D nominale - Passo.
Applicando la formula al filetto M10 il diametro del foro viene calcolato come: D foro=10 mm - 1,5 mm= 8,5 mm.
Con questo calcolo il valore medio coincide con i valori in tabella ma si perde il grado di tolleranza.
- Nella terza colonna di trovano i valori della vite ovvero la parte con il filetto esterno. Per avere un corretto valore di gioco tra vite e madrevite l'albero di partenza va tornito fino ad un valore leggermente inferiore al diametro nominale. Per il diametro M10 il valore dell'albero deve essere compreso tra 9,96 e 9,73 mm
Esempi
Esempio 1
Per realizzare una filettatura M5, in valori da prendere come riferimento sono:
- Diametro nominale: 5 mm;
- Passo: 0,8 mm;
- Diametro di nocciolo del foro; 4,13 mm a 4,33 mm;
- Diametro esterno vite: 4,97 mm a 4,92 mm;
Con la formula approssimata in diametro del foro vale:
D foro = D nominale - Passo = 5 mm - 0,8 mm = 4,2 mm
Esempio 2
Per realizzare una filettatura M27, in valori da prendere come riferimento sono:
Diametro nominale: 27 mm;
Passo: 3 mm;
Diametro di nocciolo del foro; 24,75 mm a 24,25 mm;
Diametro esterno vite: 26,95 mm a 26,57 mm;
Con la formula approssimata in diametro del foro vale:
D foro = D nominale - Passo = 27 mm - 3 mm = 24 mm
