Tavola 1
Proiezione ortogonale del nostro smartphone
Come realizzarla
Per realizzare una proiezione ortogonale bisogna vedere l'oggetto nelle tre viste definite dalla normativa ( europea nel nostro caso). Quindi dato un oggetto qualunque la vista frontale è quella di riferimento e di solito coincide con quella verticale, la vista laterale si ottiene guardando da sinistra verso destra, la vista dall'alto si ottiene guardando dall'alto verso il basso. Risulta fondamentale l'allineamento delle viste altrimenti non è scontato che le dimensioni siano le stesse e che si tratti dello stesso oggetto
Per iniziare facciamo riferimento al nostro smartphone:
Vista frontale
La vista frontale è rappresentata dallo schermo che vediamo. Le linee da riportare sono quelle degli spigoli laterali, i piani non vengono considerati.

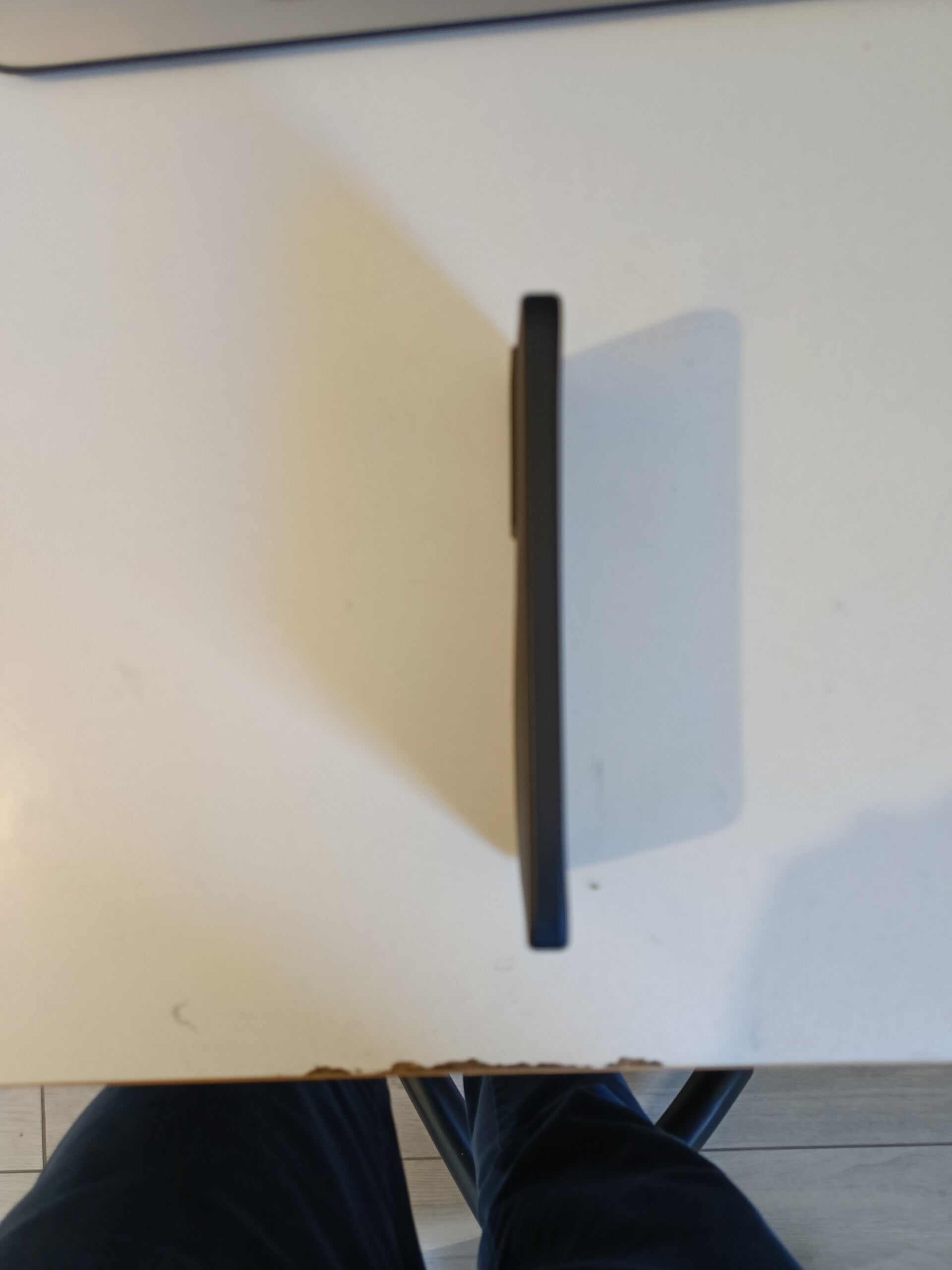

Vista laterale
Per visualizzare la vista laterale bisogna guardare il lato dello smartphone da sinistra verso destra: Qui vedremo solo dei tasti funzione.
Vista dall'alto
In questo caso bisogna vedere la parte alta dello smartphone
Dunque
La proiezione ortogonale del nostro smartphone può essere rappresentata come riportato nella figura in basso:
